▼監控系統集成需求

◆ 要求實現與原有視頻監控系統的接口集成，生產現場視頻畫面要實現與工藝監控畫面聯動。

▼監控系統整體需求

◆ 系統要求滿足分布式監控需求，監控內的用戶向監控系統的資源提出控制要求時，能夠依據系統設置的權限，進行資源分配。

◆ 采用網絡視頻，系統授權用戶可以直接在電腦上利用圖形化界面軟件對各設備進行操作，進行各種控制和處理，友好的圖形化軟件界面使得對視頻監控系統的各項操作更加簡單易行，也可以在計算機網絡內進行操作管理。

◆ 系統兼容性要求，為了便于聯網和后續擴容，故要求選用的設備應具備開放性和兼容性。本次建設的視頻監控管理平臺和前端攝像機對外提供SDK開發包，這樣以便于各使用單位進行二次開發。

▼監控系統可靠性需求

◆ 所有和錄像相關的設備，包括服務器、存儲設備都應支持雙網口冗余，任`何一個網口斷開連接不影響正常錄像。

◆ 為保證數據傳輸穩定性，存儲設備應支持至少4路1000Mbps網口，且支持網口綁定和負載均衡。

◆ 視頻監控管理平臺應具有自愈能力，當意外掉電、網絡中斷等問題修復后，服務器自動回復到故障發生前的狀態繼續運行。

◆ 平臺設置支持即時生效，改動參數后不需重啟服務。

◆ 所有設備支持配置的保存和恢復，具有快速故障恢復能力。

▼監控系統可靠性需求

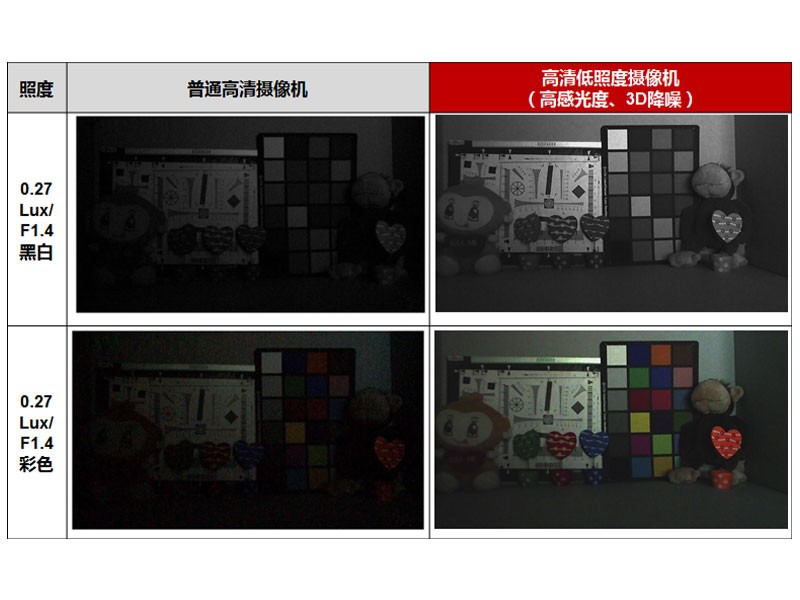

◆ 1）具有高清網絡監控功能：720P以上分辨率高清攝像機進行圖像采集，滿足低照度、防爆、高溫、腐蝕、防塵等監控環境，并通過授權對任一監控點進行監控。

◆ 2）密碼保護功能：采取密碼授權方式保護系統設置，防止無授權者進入或修改系統。

◆ 3）影像防偽功能：電子影像具有防備第三方軟件編輯修改功能，確保資料的可靠性、權威性。

◆ 4）系統鎖定功能：系統在無人操作經過所設置時間后自動鎖定，所有操作無效，只能重新輸入密碼后，才能繼續操作。

◆ 5）安全運行管理功能：提供多種查詢和管理功能，完全防止非法操作。

◆ 6）網絡控制功能：適用于任`何現有網絡（LAN局域網、互聯網等），傳輸監聽場面的音視頻信號，保證傳輸?shù)乃俣群蛡鬏斮|(zhì)量，如需要可以授權控制云臺鏡頭，可擴展多級控制，設置網絡客戶的使用權限，支持多服務器，多客戶端。

◆ 7）錄像回放功能：支持四畫面回放，采取單幀播放、多文件連續播放等。

◆ 8）錄像備份功能：支持多種方式備份（擴展硬盤陣列、熱插拔硬盤、CD－RW刻錄盤、服務器等）。

◆ 9）廠內出入口需要配置出入口車牌抓拍攝像機和道閘系統，要求能夠?qū)崿F(xiàn)黑白名單功能，車牌識別攝像機一旦識別到黑名單車牌，鋼鐵廠信息中`心或指揮中`心需要彈出報警提示并聯動錄像。

◆ 10）廠區（包括辦公區）各類建筑重要位置進出門需安裝門禁系統，通過門禁卡權限控制進出人員，并且對門禁刷卡信息（刷卡人姓名、刷卡時間等）和對應視頻做疊加，部分區域如不設置門禁，則需安裝紅外雙鑒探測器對人員進行檢測并實現自動開啟移動門，對應的攝像機需要進行實時錄像。

◆ 11）廠區周界需安裝紅外對射，實現周界防范的需求，周界紅外對射被觸發時需要聯動對應區域攝像機彈出視頻畫面并要求聯動對應周界區域的聲光報警器發出警報。

◆ 12）部分生產區域要求實現現場環境的監測，包括現場溫度、壓力、水浸、易燃易爆、酸堿腐蝕等環境量信息，并能針對溫度等數據進行閾值報警，報警需聯動視頻彈出畫面并聯動錄像，綜合視頻監管系統需要針對環境量歷史數據進行統計、曲線描繪等數據分析功能。

▼監控存儲設計需求

◆ 1）要求在連續寫環境下實現隨機讀的快速處理；

◆ 2）存儲系統要求可靠性高,穩定性強,支持7*24小時不間斷工作；

◆ 3）采用高性能高可靠性成熟的存儲架構，同時滿足視頻數據存儲空間需求

◆ 4）系統方案設計適用于多臺主機和存儲系統連接,并且確保無單點故障;

◆ 5）系統可管理性強,管理方式簡單,易操作,系統具有自動恢復功能,在斷電后能夠迅速重新啟動;

◆ 6）實現監控中`心核心業務的連續可用性和數據保護以及設備級的快速災難恢復；

◆ 7）數據實現統一管理，針對重要的視頻數據可進行快速備份恢復及數據歸檔和遷移管理;

◆ 8）支持在海量視頻數據中的在線快速讀取所需視頻錄像；

◆ 9）支持32位或64位操作系統，保證系統在7X24小時海量視頻數據連續存取時的穩定性和可靠性。

◆ 10）擁有4個以太網接口，配合監控專網的核心交換機實現支持鏈路聚合和動態故障切換，在保證數據讀寫帶寬的同時保障數據通路的可用和暢通。

◆ 11）支持磁盤漫游，即存儲系統內部磁盤可以任意的更換位置，而磁盤內部的陣列配置信息和數據完全不會改變或丟失，可避免由于磁盤被錯誤插拔而導致的數據丟失。

◆ 12）支持RAID 0、1、5、6、10等多種RAID級別，熱備方式上可以選擇專用熱備盤、全局熱備盤或空閑磁盤熱備。

◆ 13）選配冗余的、負載均衡的熱插拔電源，支持電源自動故障切換和在線故障電源更換。多個冗余風扇可對所有的磁盤和控制單元進行散熱，可保證整個系統長時間的正常穩定運行。

◆ 14）緩存掉電保護功能可在供電故障時為緩存數據提供永`久保護，有效防止數據丟失。

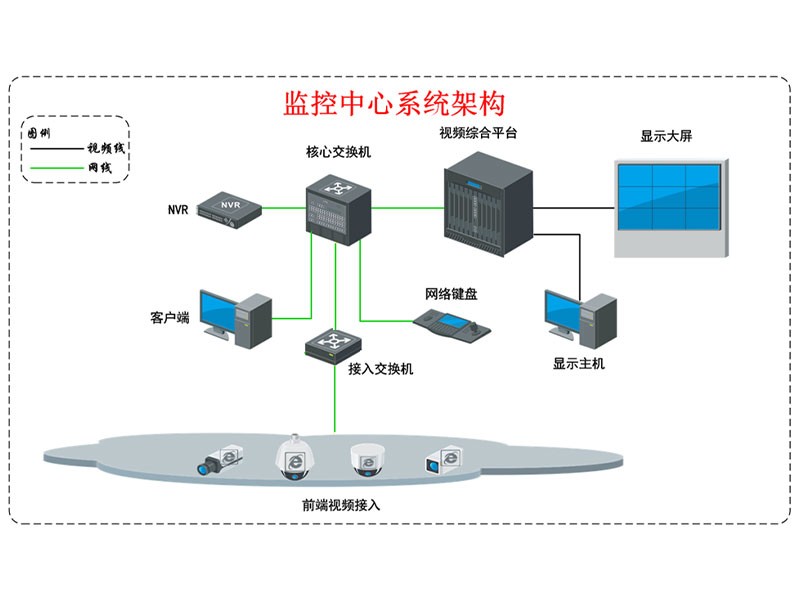

▼監控監控中`心功能需求

◆ 1) 利用指揮中`心遠程管理系統平臺建立各級樹形管理結構，可隨時抽查任意前端監控點的任一信號。

◆ 2) 具備實現監控信號向上一級監控中`心的實時轉發的功能。

◆ 3) 鋼廠監控中`心需通過智能分析服務器對前端采集的圖像進行智能分析，對園區周界、禁止闖入?yún)^(qū)域進行智能分析，當出現報警時，鋼廠監控中`心需要彈出報警提示并聯動錄像。

◆ 4) 鋼廠監控中`心需采用全景拼接服務器對廠區前端采集回來的多個畫面進行畫面全景拼接功能。

◆ 5) 上級/鋼廠監控中`心需采用DLP或LCD拼接屏顯示前端網絡視頻信號，拼接屏幕要求通過視頻綜合平臺實現前端視頻信號的解碼上墻、拼接、漫游、開窗等功能。

◆ 6) 鋼廠監控中`心需配置高性能磁盤陣列，實現對前端視頻的存儲和報警觸發的視頻存儲。上級監控中`心可按需配置高性能磁盤陣列，對重要視頻信息進行備份存儲。

◆ 7) 鋼廠監控中`心需配置高性能管理服務器、流媒體服務器、數據庫服務器、級聯服務器安裝綜合視頻監管系統，通過綜合視頻監管系統實現對整個廠區所有前端網絡攝像機的視頻畫面查看和管理，對客戶端以及監控中`心各類服務器、網絡存儲、視頻綜合平臺等其他所有設備進行管理和配置。

◆ 8) 綜合視頻監管系統需要具備權限管理，不同裝置客戶端用戶需配置不同權限，對可以查看的視頻有所限制。

◆ 9) 系統需要實現同一圖像多級，多點同時觀看，有利于統一指揮和多級多點同時監管。

◆ 10) 上級監控中`心配置短信貓，對于重要的報警要求能夠聯動報警發送短信給相關領導。

◆ 11) 上級監控中`心需要使用視頻質量診斷系統對前端設備圖像質量進行智能分析，對視頻圖像的清晰度（圖像模糊）、噪聲干擾（雪花點、條紋、滾屏）、亮度異常（過量、過暗）、偏色、畫面凍結、視頻丟失、云臺失控等常見攝像機故障進行檢測。

▼監控視頻監控平臺設計需求

◆ 平臺符合模塊化設計、分層部署，實現功能模塊的松耦合，便于系統的平滑擴容。媒體傳輸與信令分離，使系統具有較高的靈活性，方便擴展及與其它系統互聯。系統采用TCP/IP協議，平臺的業務信令、存儲媒體數據在傳輸層采用TCP協議，保證信令及存儲數據的可靠性。
