內窺式窯爐看火高溫工業電視設備是運用于高溫環境的特種閉路電視設備。尤其適用于鋼鐵廠加熱爐、退火爐、熱處理爐，垃圾處理廠焚燒爐、電廠沸騰爐等工業高溫爐上（爐壁厚度超過500mm）。

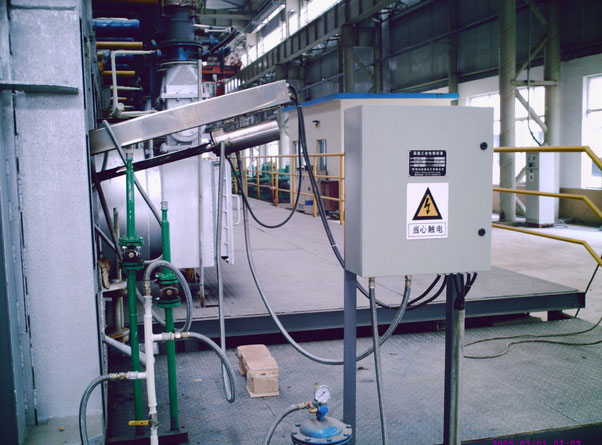

在鋼廠加熱爐內可清晰地觀察到推鋼機的工作狀況及鋼管的運行情況，根據現場使用環境，該設備使用氣水雙冷保護，使攝像機在溫度較高及粉塵污染較嚴重的加熱爐內安全`可靠地長期工作，控制室可根據監視器屏幕所顯示的各部位的實際工況，及時調整，保證加熱爐的正常工作。實現了由人工傳統觀測方法到現代化自動觀測方法的飛躍，不僅降低了人工的勞動強度，而且也使原來間斷地局部地觀測變成了連續地、完整地觀測，提高了自動化裝備水平和經濟效益。

可將攝像鏡頭直接伸至窯爐內(2000℃以下)連續實時地監視爐內物料加熱、運行、燃燒狀況。

電氣控制采用日本三菱PLC可編程控制器，大大提高了系統的可操作性和可靠性，用戶可根據自己的要求自由編程；設備為用戶提供完善的自動保護功能，在超溫、停氣、停電時，探頭均能自動退出爐體。

▼技術特點

◆ 適用于爐壁厚度超過500mm爐型

◆ 藍寶石耐高溫鏡頭

◆ 直視型內窺鏡頭

◆ 自動退出保護裝置, 退出故障指示

◆ 螺旋風幕設計,鏡頭不積灰; 整體采用鈦合金和不銹鋼，耐腐耐溫

◆ PLC程序化控制; 電機自鎖鏈?zhǔn)絺鲃?dòng)機構

▼性能

1、內窺探頭設計

◆ 設計特點：針對以往前端開喇叭熱輻射比較集中在一個點上，本設備采用水氣雙重保護，可將前端部分（保護套及鏡頭）直接伸至窯爐內，擴大了受熱輻射面積，從而減少了對鏡頭的熱輻射，極大增加鏡頭使用壽命。

◆ 材質選擇：選用TA2鈦合金無縫管，硬度高、耐熱性極好。

◆ 工藝：針對一些溫度比較高的場合，在風冷已達不到所需溫度的情況下，本設備采用雙膽結構，在制冷效果上得到了極大的提高。

2、渦旋制冷技術

◆ 壓縮空氣經過本設備的渦旋致冷管后，溫度大大降低，達到良好的冷卻效果。OL/2渦旋致冷管全部采用美國高科技技術，利用氣體膨脹吸熱原理冷卻氣體溫度，效果相當明顯，高溫環境氣體冷卻差可達23℃，適用于。

▼渦旋管冷卻效果參數表

▼攝像機的選用

◆ 圖像采集單元采用先進的強光抑制高動態范圍數字耐高溫高溫彩色攝像機，配合可以調節光圈變焦的高溫鏡頭，保證清晰觀察爐膛內部圖像。

◆ 此款攝像機在耐高溫性能上大大優于普通的CCD攝像機。具有菜單控制功能，可滿足在各種惡劣環境下使用，是高溫工業電視的首·選設備。

特點：

◆ 200萬1/3” CMOS超寬動態 ICR日夜型槍型網絡攝像機；照度 彩色:0.005 Lux @(F1.2,AGC ON)；黑白:0.0005Lux @(F1.2,AGC ON)；慢快門支持；

◆ 數字降噪 3D數字降噪；

◆ 寬動態范圍 120dB；

◆ 視頻壓縮標準 H.265/H.264 / MJPEG；

◆ 主碼流分辨率與幀率 50Hz: 25fps (1920 × 1080,1280 × 960,1280 × 720)；60Hz: 30fps (1920 × 1080,1280 × 960,1280 ×720)；

◆ 第三碼流分辨率與幀率 獨立于主碼流設置，支持：50Hz: 25fps(1920 × 1080)；60Hz: 30fps(1920 × 1080)；

◆ 感興趣區域 ROI支持三碼流分別設置4個固定區域、保證低碼率下人臉細節；

◆ 存儲功能 支持Micro SD/SDHC /SDXC卡(128G)斷網本地存儲,NAS(NFS,SMB/CIFS均支持) ；

◆ 行為分析 越界偵測,區域入侵偵測,進入/離開區域偵測,徘徊偵測,人員聚集偵測,快速運動偵測,停車偵測,物品遺·留/拿取偵測；異常偵測 場景變更偵測,,音頻陡升/陡降偵測,音頻有無偵測，虛焦偵測；識別檢測 人臉偵測；

◆ 音頻接口 1對3.5mm音頻輸入(Line in)/輸出外部接口，1個內置麥克風（可關閉）；

◆ 通訊接口 1 個RJ45 10M / 100M /1000M自適應以太網口,1個RS-485接口,1個RS-232接口；1個BNC接口

◆ 報警輸入 1路；報警輸出 1路，支持DC24V 1A或AC110V 500mA；

◆ 工作溫度和濕度 -30℃~60℃,濕度小于95%(無凝結)；

▼自動退出功能

★ 要求在出現下列三種情況之一時,具有自動退出功能

● 探頭罩內腔溫度超過設定值(≥55℃)時

● 壓縮空氣壓力低于規定值(≤0.3Mpa)時

● 停電時(需設置UPS電源)
