汽包水位工業電視監視系統是布置在鍋爐汽包層司水小室內的專用設備，分為開放式和暗箱式。

暗箱式汽包水位工業電視解決了在全天候光照環境下，攝像機對汽包水位的清晰監視，便于操作人員實時掌握汽包水位的高度，為保障鍋爐安全生產起到了積極作用。

1、每套鍋爐汽包水位采用兩臺攝像機組件的方案，汽包水位電視監視系統和爐膛火焰電視監視系統共用，水位圖象占用電視的上半部分，每個雙色水位計圖象占用電視的四分之一，視頻信號及相應接口通過攝像機組件將鍋爐汽包上甲、乙側安裝的雙色水位計的顯示狀況經畫面合成器實時、清晰地顯示在單元控制室內彩色監視器上。為了保證攝像機在爐頂高溫、高粉塵條件下連續可靠運，系統應具有冷卻保護功能和遙控變倍、變焦和調光圈功能。

2、200萬像素高清網絡攝像機，圖像分辨率約1920 × 1080P

3、水位計換成冷光源、加工暗盒，實現紅綠分界面清晰可見，不得有雪花點。

4、本系統在集控室內有1臺監視器,能要求其屏幕將火焰系統圖像和左、右兩側汽包水位工業電視系統圖像顯示在集控室同一臺監視器上。要求：四畫面性能穩定，火焰與水位系統圖像上、下平均分割并且可切換到單路畫面,水位實現虛擬刻度顯示實際水位。保證甲方運行人員在控制室內能夠同時清晰地觀察到汽包兩側水位計的指示情況,并可選擇單側監視方式,且具有兩側手動/自動切換功能。

▼工作原理及功能特點

◆ 汽包水位工業電視系統是對鍋爐汽包就地直讀式水位計進行安全監視的專用電視設備。

◆ 通過CCD攝像頭（監視儀）在現場把直讀式水位計的實際示數轉換成視頻復合信號，經視頻傳輸電纜把水位計圖像傳至集控室監視器上，并可通過DCS或操作器在監視器上調出清晰圖像為運行人員準確操作提供可靠的依據。

◆ 汽包水位計使用三可變攝像鏡頭攝入通過聚焦、光圈控制，把圖像傳輸?shù)紺CD靶面經攝像機數字化處理，轉換成視頻信號經75Ω同軸電纜，把視頻信號傳輸?shù)紺RT視頻輸入端，因此在集控室即可看到汽包水位現場工作狀態。如監測雙汽包水位時，在CRT之前加裝雙畫面分割器，這樣可在CRT上同時顯示汽包的甲側和乙側水位。

◆ 汽包水位計附近的溫度及CCD自身的溫度如果過高,則會影響監視儀的正常工作，因此在系統中加裝了一套小型半導體制冷系統，通過半導體N.P能量轉換達到降溫目的。

◆ 當冷卻防護罩內的溫度傳感器在溫度超標發出超溫信號時，電子冷卻器開始致冷；當溫度降到安全值時電子冷卻器停止工作。

◆ 這種智能式降溫裝置可以降低電耗，更能延長設備的使用壽命，而且使得防護罩易于密封。

◆ 采用（封閉式）全天候遮光罩,水位監視鍋爐汽包水位工業電視系統將采用鏡面反射及加裝遮光罩方案以確保視頻清晰；

◆ 以使圖像不受外界光線的干擾；監視終端顯示器并具備雙畫面合成及切換功能；

◆ 就地和遠程控制聚焦變倍功能，如溫度過高，也應具有散熱裝置。

◆ 汽包水位監視工業電視通過切換裝置能夠在同一屏幕上分別顯示汽包水位計的水位。配供彩色數字高清攝像機。攝像機直接對雙色水位計進行攝像然后在集控室監視屏幕上能看到水位計透光孔中的水位，以汽紅水綠來分辯。幫助運行人員掌握汽包水位的情況，運行人員可在就地觀察汽包水位情況。

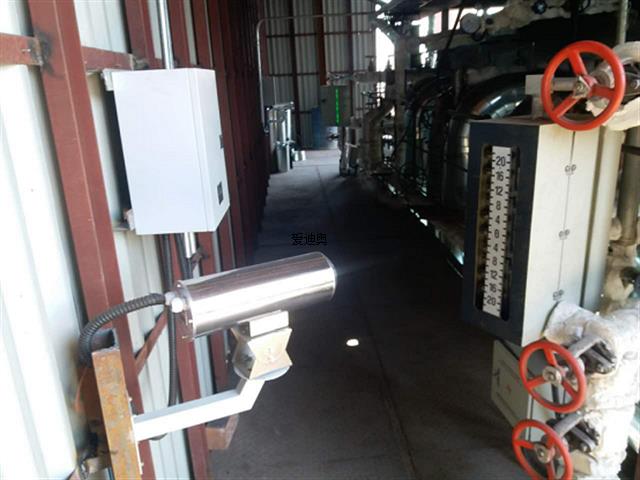

◆ 鍋爐汽包水位工業電視系統（兩頭一尾）由攝像探頭、（含數字高清攝像機；不銹鋼防護罩）固定云臺、安裝支架、遮光防塵罩 (內含LED照明)、就地控制柜臺;超六類網線、光纜、以太網交換機及電源電纜等部件組成;

◆ 汽包水位工業電視系統包含水位計到攝像機之間的全封閉式防塵遮光罩以及相應的安裝支架，全天候遮光罩內置LED照明燈.
